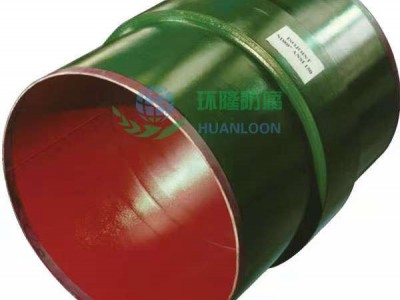

絕緣接頭結構特性

絕緣接頭采用整體擠壓焊接型式 ,不得采用螺栓、法蘭連接型。絕緣接頭采用 將絕緣和密封材料夾入并固定于套筒 （組合件內的型式。絕緣接頭組裝完后 ,各內部 元件應固定在相應位置。在土壤壓力、規定的管道操作壓力和廠內或現場的水壓測 試下 ,整個絕緣接頭保持完好。絕緣接頭密封元件在接頭內部緊靠絕緣板    ,具有永久

的彈性 ,且密封元件的兩面直接與裸露金屬表面接觸不會移動 ,確保了接頭的緊密 性。

絕緣接頭的特點

a、絕緣性能好 :500V 搖表測試絕緣電阻 ≥5M Ω擊,穿電壓 ≥3KV。

b 、壽命長 : 與管線同壽命、等強度。

c、強度高 :壓力實驗 ≥ 1.5PN 設（ 計壓力。

d 、使用溫度 :-19 — 80 ℃。

e、適用介質 :油、氣、水、化工原料、煤漿等。

絕緣接頭材料特點

絕緣接頭所采用的材料滿足以下要求 :

絕緣材料:高強度環氧樹脂和玻璃纖維層狀復合材料 :ASTM D709 G11

彎曲強度 :縱向 ≥390MPa橫 向 ≥290MPa

拉伸強度 :縱向 ≥340MPa橫 向 ≥240MPa

抗壓強度 : ≥340MPa吸 水性: ≤30mg

侵水后電阻 ≥5 ×108擊Ω穿電壓 ≥35KV 組合鋼體 :16Mn JB4726;ASTM A694 F52 、F60 。

短管:20# 、16Mn GB8163—99

X70 X65 X60 X56 X52 X46 API SPEC.5L 。

密封材料:O 形或 U 形密封環:橡膠氟、腈基丁二烯橡膠 ,符合 ASTMD2000 充填材料 :冷固性樹脂。

絕緣涂料 :進口液體環氧樹脂。

防腐材料 :熱縮防腐材料。

絕緣接頭的用途

用于輸氣輸油的長輸管線的陰極保護的必須產品。使各段管線之間相互絕緣
