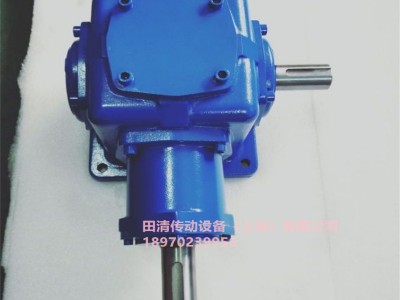

T螺旋傘齒輪轉向箱產品概述：
1、機殼：采用高鋼性FC-25鑄鐵鑄造；
2、齒輪：采用優質高純凈度合金鋼50CrMnT調質加工.經滲碳淬火處理及研磨而成；
3、主軸：采用優質高純凈臺金鋼40Cr調質加工，具備高懸重負荷能力。
4、軸承：配備具重負荷能力的滾錐軸承：
5、油封：采用進口雙唇油封，具有很好的防塵防漏油能力。
型號：
T2/T4/T6/T7/T8/T10/T12/T16/T20/T25
性能特點：
1、T系列螺旋傘齒輪轉向箱，標準化，多品種，速比全部為實際傳動比。平均效率達98%.
2、有單軸、雙橫軸、單縱軸、雙縱軸可選。
3、螺旋傘齒輪可以正反運轉，低速或高速傳動平穩，而且噪聲低。振動小.承受力大。
4、當速比不為1：1時，橫軸輸入、縱軸輸出為減速。縱軸輸入、橫軸輸出為增速。
產品概述：
T系列一級螺旋錐齒輪傳動箱，標準化，多品種，速比1 1, 1.5 1, 2 1, 2.5 1, 3 1, 4 1, 5 1全部為實際傳動比，
平均效率98%。有單軸、雙橫軸、單縱軸、雙縱軸可選。螺旋錐齒輪可以正反運轉，低速或高速傳動平穩.而且噪聲低，振
動小，承受力大。當速比不為1 1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。
潤滑：
適當?shù)臐?rùn)滑油使用，可以發揮轉向機的效率，并提高其運轉的壽命。
1、初期使用二周或半年至一年或者1000-2000小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。
2、長期使用時，每半年至一年或者1000-2000小時，更換一次潤滑油
潤滑油種類：
本產品潤滑油采用中國石油齒輪油90°-120°，低轉速、輕負荷條件，建議采用齒輪油90°，重負荷、高溫的條件，建議采用齒輪油120°。
如有特殊使用條件，請事先與本公司洽商。
已知3臺負載全部為196Nm，速比全部為11,負荷性質為一般沖擊，每天連續工作8小時。斜齒輪減速機輸出轉速為300rmin
根據公式
每臺齒輪箱本身所需的負載TN2 ≥T2 X f1=19611.25=245N·m
1號齒輪箱 因1號齒輪箱木身的負載為245N·m，而2號、3號齒輪箱需通過1號齒輪箱體傳遞扭矩。所以1號齒輪箱的承但的負載為
245N·m+245N·m+245N·m=735N·m依據傳動能力表。應選T12。
2號齒輪箱 除本身的負載245N·m,還需傳遞3號從陣侖箱的扭矩。所以1號齒輪箱的承但的負載為
245N·mI245N·m=49ON·n，依據傳動能表，應選T10。
3號齒輪箱 由于僅一個負載C進行運轉，即所需負載在245N·m以上即可，依據傳動能力表可選T8。
注意事項
1、當速比不為11時，請確定或告知輸入軸，選橫軸輸入為減速，選縱軸輸入為增速；安裝方位和尺寸確定了以后就不能更改兩軸的位置.
2、多臺聯動輸出時請校對轉向箱的承載能力。
